1.0 Introducción

HDMI al convertidor de señales CVBS, que convierte las señales de vídeo o audio de HDM en señales de vídeo combinadas de AV (CVBS) y señales de audio estereoscópicas de FL / FR y apoya las señales secundarias del sistema DVI.Ayudar a los usuarios a convertir señales de vídeo HDMI de alta calidad en señales normales CVBS (resolución estándar 480i, 576i) para su transmisión por televisión, videograbadoras de VHS, reproductores de DVD, etc. apoyar los formatos de televisión NTSC y PAL.

2.0 funciones

Uno.La conversión de hardware, es decir, la interpolación, no requiere ninguna aplicación informática;

Dos.Apoyar el Acuerdo de hdcp y apoyar la HDMI 1.3;

Tres.Apoyo a los formatos normalizados de televisión NTSC y pal;

Cuatro.Una entrada de HDMI, una salida de TV:

    Entrada: HDMI x 1;

    Salida: CVBS x 1; L / r x 1;

Cinco.HDMI entrada: 480p, 576p, 720P, 1080i, 1080p @ 60Hz;

Seis.Compatibilidad DVI modelo 800 & 35š 120; 60024x76810 y 3535120; 7201280 & 35š 120; 1024

    1920 & 35repas 120; 1080 / @ 60Hz;

Siete.Salida de CVBS: 480i, 576i;

Ocho.Salida de audio: Canal L / R;

Dimensiones: 100 mm (ancho) x 115 mm (profundidad) x 25 mm (altura).

3.0 anexos de embalaje / envasado:

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

Convertidores HDMI a CVBS - 1

Manual del usuario - 1

Suministro de energía - 1

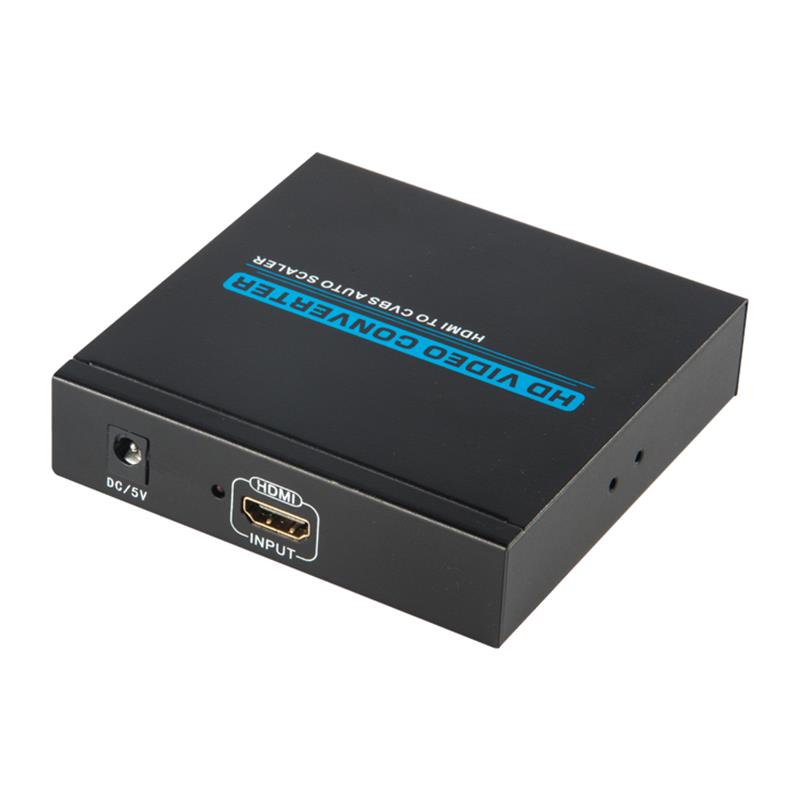

4.0 descripción del panel

Por favor, lea cuidadosamente los siguientes planos del panel y conozca los requisitos de entrada, salida y potencia de la señal.

Puerto de entrada DC - 5v

Luz de alimentación

Entrada HDMI - puerto de entrada HDMI

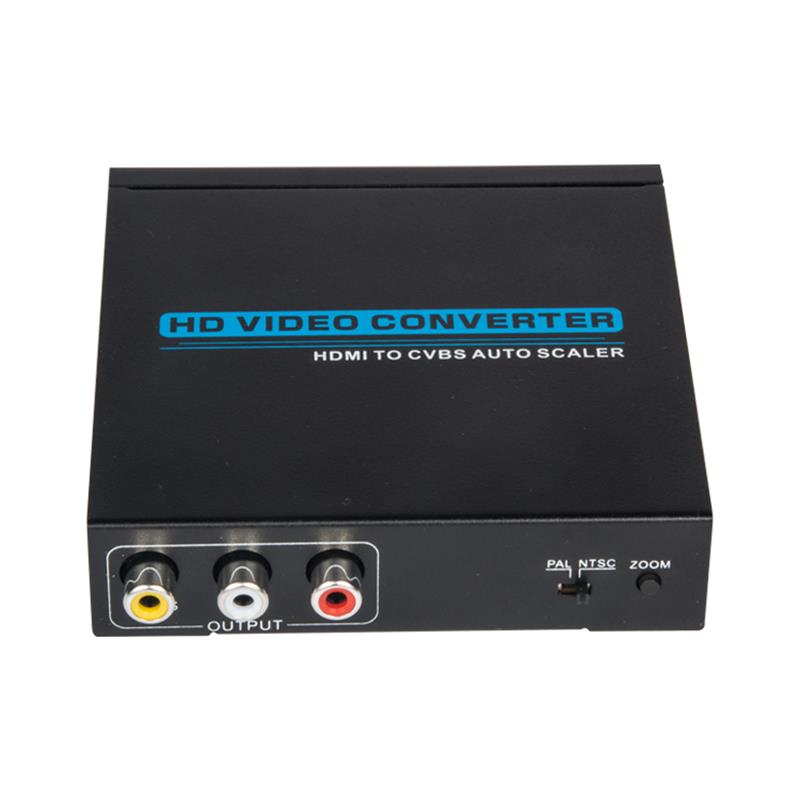

Salida A / V

PAL / NTSC - - PAL y NTSC formularios estándar para seleccionar interruptores

- cambiar el tamaño de la imagen en la pantalla

5.0 Ámbito de aplicación

Para uso civil: cajas de techo, Xbox360, PS3, reproductores de alta resolución.

Sector industrial: cámaras de alta tecnología

    El dispositivo de visualización sustituirá a la gran pantalla HDMI TV monitor

    Reducción de costos y espacio.
